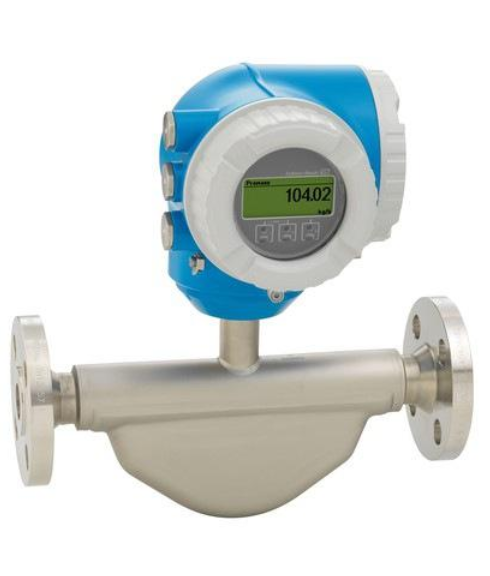

8E2C15,8E2C25,8E2C40-質量流量計E200

真正回路供電兩線制流量計，*低使用成本

Promass E堅固耐用，是長期使用的經濟型解決方案，用于化工行業的多種標準應用中進行高精度液體和氣體測量。Proline E 200是真正的回路供電兩線制流量計，使用經濟，能夠無縫集成至現有系統中。流量計采用本安型設計(Ex ia)，在危險區中具有操作安全性。內置Heartbeat Technology (心跳技術)，確程始終安全。

8E2C15,8E2C25,8E2C40-質量流量計E200

優勢

使用經濟：多用途儀表；傳統體積流量計的替代優選

較少過程測量點：多參數測量(流量、密度、溫度)

節省安裝空間：無前/后直管段長度要求

儀表接線方便：獨立接線腔

操作安全：背光顯示、觸摸鍵控制，無需打開儀表

自帶驗證功能：內置Heartbeat Technology (心跳技術)

應用領域

測量原理不受流體物理特性的影響(例如：粘度和密度)

在標準應用中進行液體和氣體的高精度測量，應用廣泛

儀表特點

一體式雙測量管傳感器

介質溫度：max. +150 °C (+302 °F)

過程壓力：max. 100 bar (1450 psi)

回路供電兩線制技術

堅固耐用的雙腔室外殼

工廠安全性：通過多項國際認證(SIL，危險區)

特征和規格

液體

氣體

Density/Concentration

測量原理

科里奧利質量流量

產品標題

真正回路供電兩線制流量計，*低使用成本。在標準應用中進行液體和氣體的高精度測量，應用廣泛。

傳感器特點

使用經濟：多用途儀表；傳統體積流量計的替代優選。更少的過程測量點：多變量測量（流量、密度、溫度）。所需安裝空間小：無前后直管段長度要求。一體式雙測量管傳感器。介質溫度為+150 °C (+302 °F)。

變送器特點

儀表接線方便：配備獨立接線腔。操作安全：配備帶觸摸鍵控制的背光顯示單元，無需打開儀表操作。自校驗：Heartbeat Technology（心跳技術）。兩線制回路供電技術。雙腔室外殼堅固耐用。

公稱口徑范圍

DN 8...50 (?...2")

接液部件材質

測量管：1.4539 (904L)

連接部件：1.4404 (316/316L)

測量變量

質量流量、密度、溫度、體積流量、校正體積流量、參考密度

*大測量誤差

質量流量（液體）：±0.25 %

體積流量（液體）：±0.25 %

質量流量（氣體）：±0.75 %

密度（液體）：±0.0005 g/cm3

測量范圍

0...70 000 kg/h (0...2570 lb/min)

*大過程壓力

PN 100，Cl. 600，63K

介質溫度范圍

–40...+150 °C (–40...+302 °F)

環境溫度范圍

–40...+60 °C (–40...+140 °F)

傳感器外殼材質

1.4301 (304)，耐腐蝕

變送器外殼材質

帶鋁合金AlSi10Mg涂層

防護等級

IP66/67，Type 4X

顯示/操作

四行背光顯示，觸摸鍵操作（外部操作）

通過現場顯示屏和調試軟件設置

提供分離型顯示單元

輸出

4...20 mA HART（無源）

4...20 mA（無源）

脈沖/頻率/開關量輸出（無源）

輸入

無

數字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus

電源

18...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量）

18...30 VDC（20 mA HART，4...20 mA）

9...32 VDC（PROFIBUS PA）

防爆認證

ATEX、IECEx、cCSAus、TIIS

產品安全性

CE認證、C-Tick認證

功能安全性

功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用

計量認證和證書

在認證標定裝置上標定（符合ISO/IEC 17025標準）

壓力認證和證書

PED、CRN

材料證書

3.1材料證書

衛生型認證和證書

3-A、EHEDG

質量流量計 E 200, 8E2C08, DN08 3/8"

質量流量計 E 200, 8E2C15, DN15 1/2"

質量流量計 E 200, 8E2C25, DN25 1"

質量流量計 E 200, 8E2C40, DN40 1 1/2"

質量流量計 E 200, 8E2C50, DN50 2
